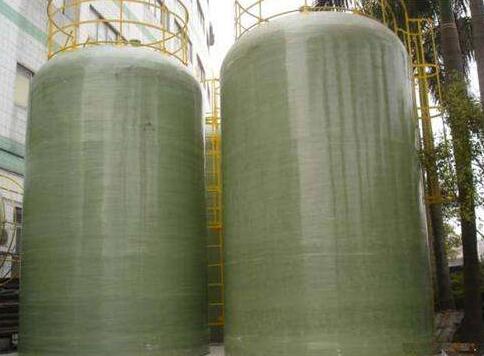

玻璃鋼罐需要檢驗以下幾個方面才能判斷質(zhì)量是否合格

      大家在購買玻璃鋼罐時需要檢驗以下幾個方面才能判斷質(zhì)量是否合格？內(nèi)容具體如下：

      1、外觀檢驗：氣泡：耐腐蝕層表面允許較大氣泡直徑為5MM，每㎡直徑不大于5mm的氣泡少于3個時，可不予修補，否則應(yīng)將氣泡劃破修補；裂紋：耐腐蝕層表面不得有深度0.5mm以上的裂紋。增強層表面木得有深度為2mm以上的裂紋；凸凹：耐腐蝕層表面應(yīng)光滑平整，增強層的凸凹部分厚度應(yīng)不大于厚度的20%；返白：耐腐蝕層不應(yīng)有返白處，增強層返白區(qū)較大直徑應(yīng)不超過50mm。

      2、尺寸檢驗：按照圖紙要求，采用合適精度與量程的計量量具對玻璃鋼罐的尺寸進(jìn)行檢驗。

      3、固化度和襯里微孔的檢查：現(xiàn)場檢查要手觸復(fù)合材料制品表面無粘手的感覺；用干凈棉紗蘸取丙酮放于制品表面觀察，棉紗是否變色；用手或硬幣敲擊制品發(fā)出的聲音是模糊還是清脆。若手感覺發(fā)粘、棉紗變色、聲音模糊，即認(rèn)為玻璃鋼罐表面固化不合格。襯里微孔檢測：必要時，復(fù)合材料襯里采用電火花檢測器或微孔檢測儀進(jìn)行抽樣檢查。

                  4、制品性能檢測：根據(jù)作業(yè)指導(dǎo)文件要求的測試內(nèi)容和規(guī)定的測試標(biāo)準(zhǔn)對玻璃鋼罐熱、物理和機械性能進(jìn)行測試，為制品的驗收提供依據(jù)�！�(1)樣品的制備應(yīng)符合一般規(guī)則的規(guī)定。 當(dāng)測試材料的厚度小于5mm時，樣品的厚度為原始厚度。 當(dāng)測試材料的厚度大于5mm時，保持原始厚度，但其他方向的尺寸等于或小于5mm。

　　(2)玻璃鋼儲罐樣品的外觀檢查應(yīng)符合一般規(guī)定。

　　(3)用浸有溶劑的軟布擦拭樣品并進(jìn)行以下處理：①在干燥室中放置24小時; ②在80℃下干燥2小時，然后在干燥器中冷卻至室溫。

　　(4)在茅夫爐中于600±20°C的坩堝中加熱10至20分鐘，然后放入干燥器中，冷卻至室溫，并精確至0.1 mg。

　　(5)將準(zhǔn)備好的樣品放入坩堝中稱量，精確至0.1mg;

　　(6)將裝有樣品的坩堝放入茅阜爐中燃燒：①將溫度升至350?400℃，半秒，在大約一小時內(nèi)，溫度升至600±20°C，直到樣品中的所有碳消失。此時，環(huán)氧樹脂和聚酯玻璃纖維都需要大約30分鐘，而酚醛玻璃纖維則需要90至120分鐘。

　　(7)將帶有殘留物的坩堝從茅阜爐中取出，在干燥器中冷卻，然后稱重至最接近的0.1 mg。

　　(8)重復(fù)燃燒，恒溫，冷卻和稱重，直到兩次稱量的結(jié)果均不低于1mg。
